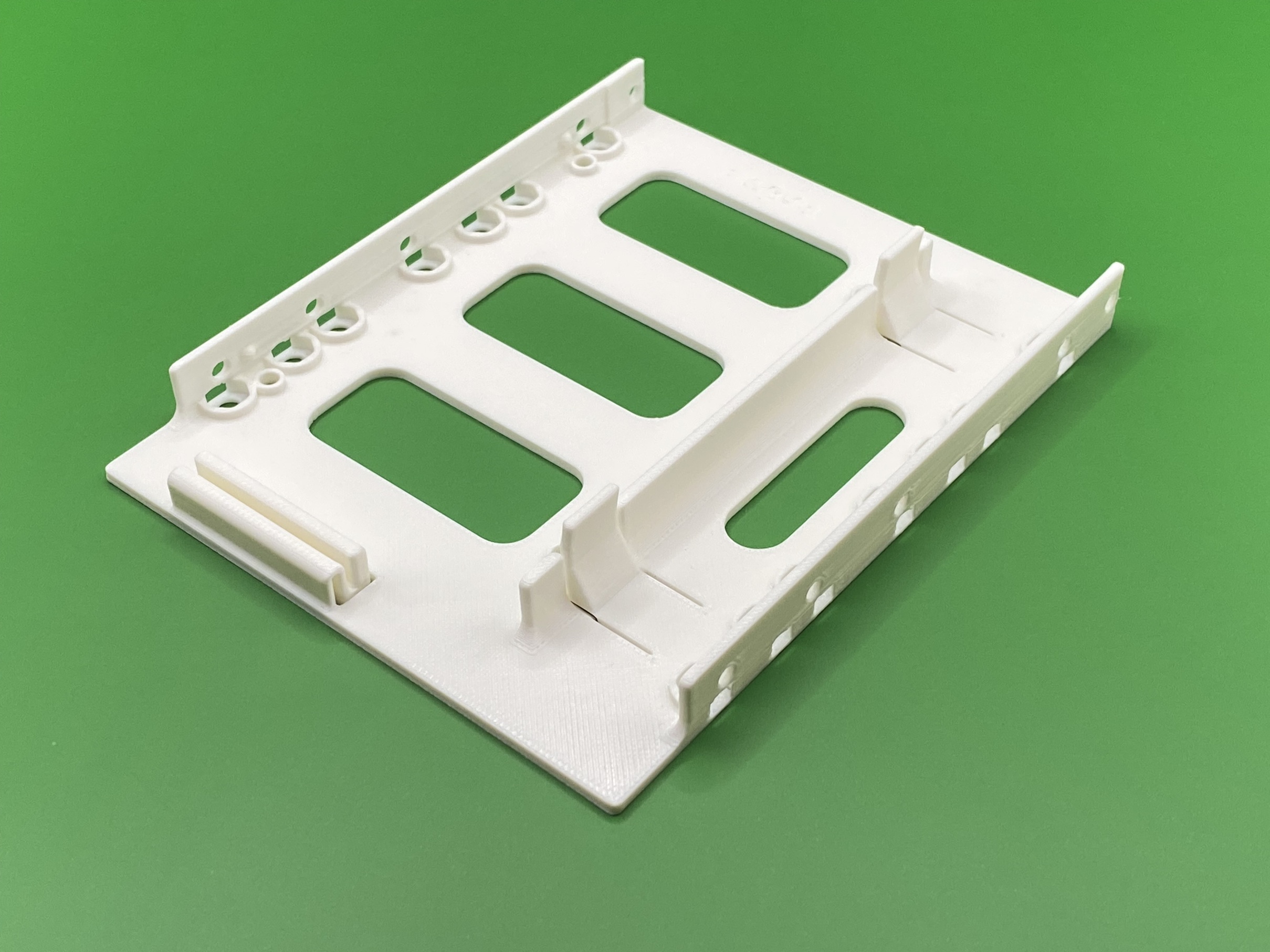

SATA-IDE変換アダプタ ⇔2.5インチSSD用固定マウンタ・ブラケット
(底面取付専用)

SATA-IDE変換アダプタ基板と2.5インチSATAのSSDを
3.5インチドライブベイに
固定するためのマウンタ・プラケットです。

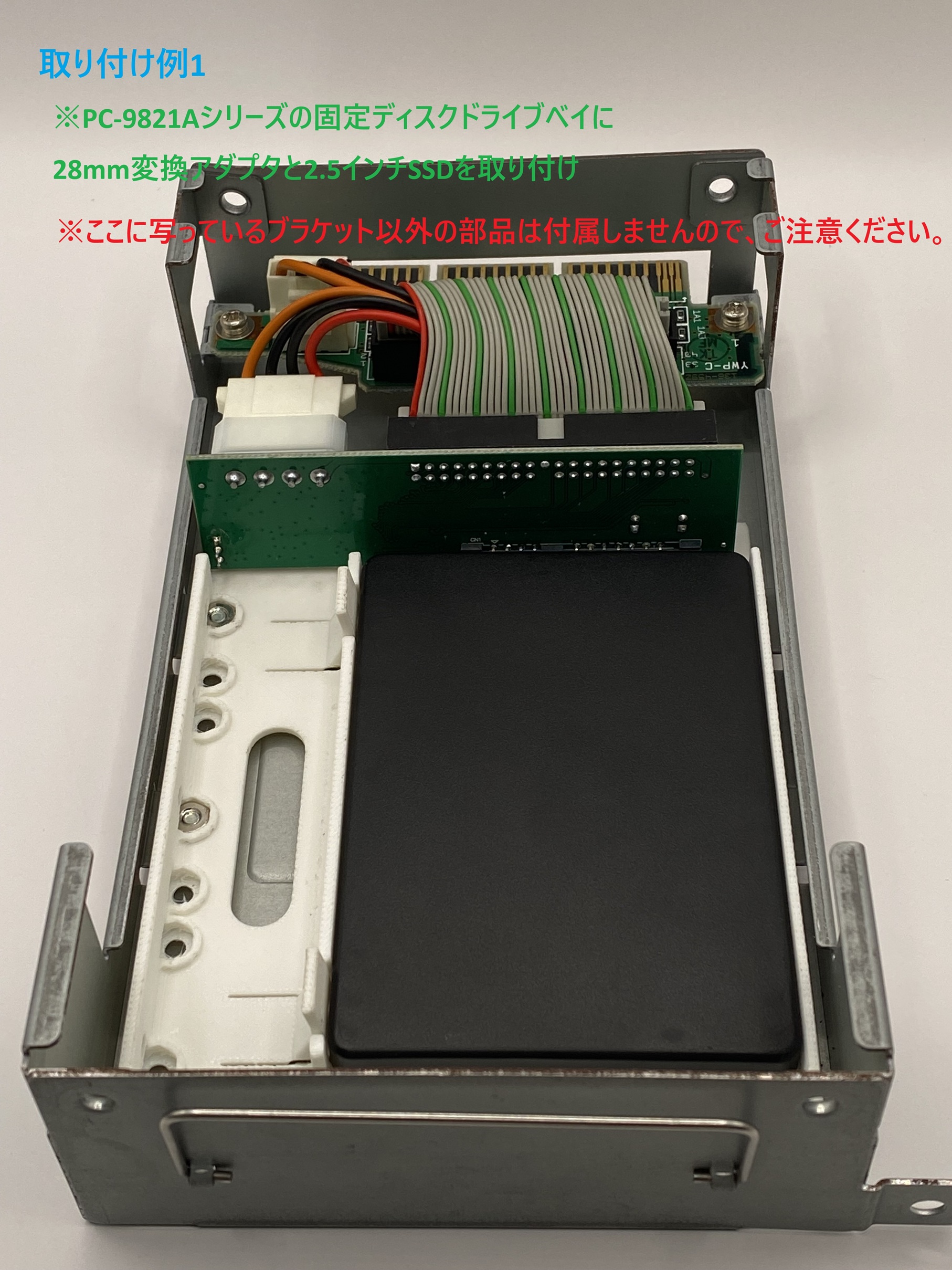

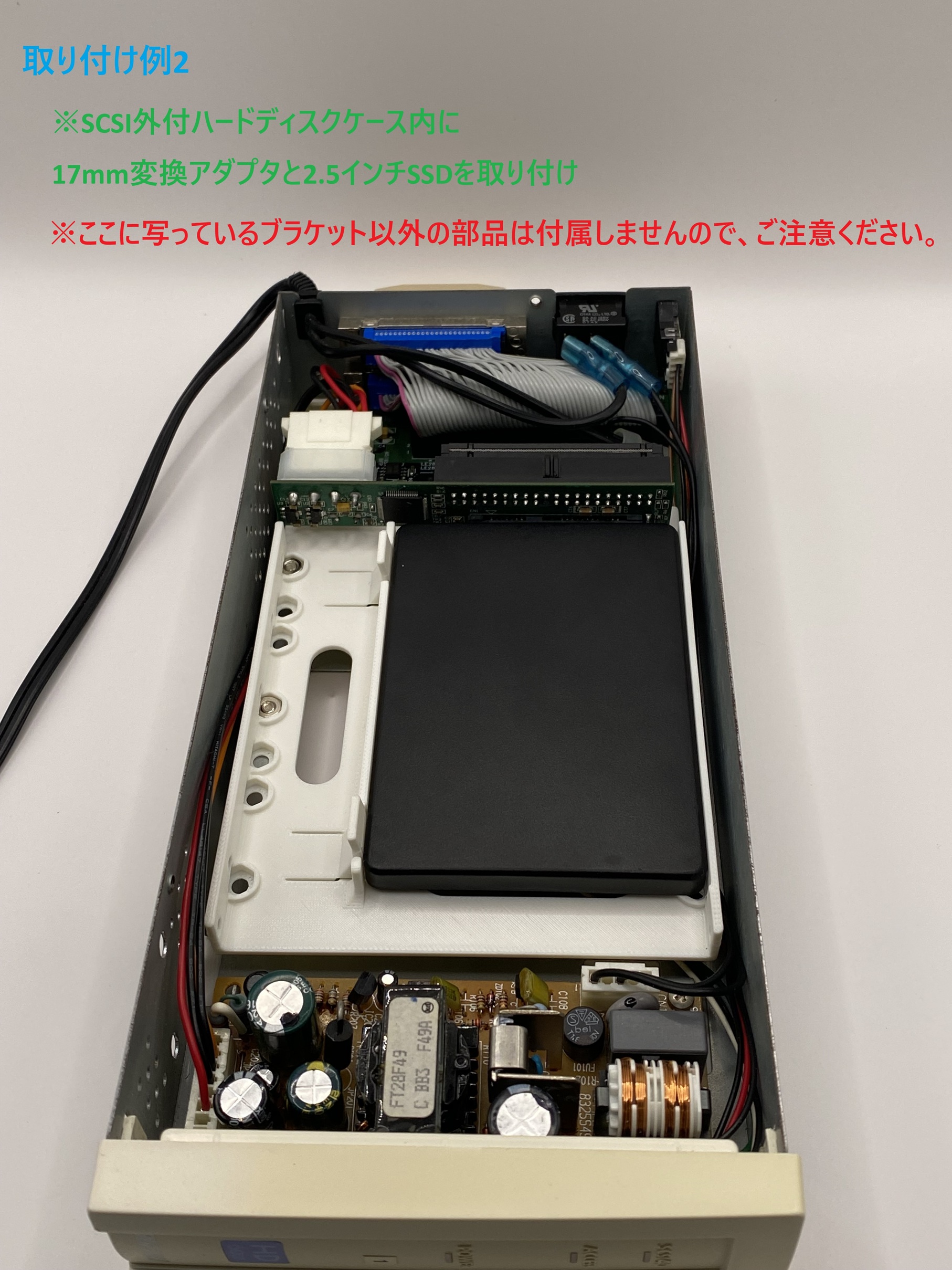

外付ハードディスク内やPC-98シリーズのドライブベイに
IDEハードディスクが接続されている機種に適した、
底面取り付け専用モデルになっています。
材質は強度があるABSをお勧めします。
※別途、PC素材等で作られた商品はBOOTHで販売中です。→https://doshindenshi.booth.pm/

機能・概要説明
このマウンタ・ブラケットの固定は底面のみで、
ナットとビス(3.5インチHDD固定のネジ径)で行われます(4か所)。
ナットは、6面幅6.4mm以下の薄型を使用してください。
ナットの位置は底面の3か所×2から選ぶことができ、
しっかりと固定できます。
ケース内のIDEケーブルの引き出しに合わせ位置を調整できます。
元からハードディスクを固定しているビスを利用する場合、
UNC#6-32のネジなのでナットもそれに合わせてください。

2.5インチSSD(HDDでも可)の固定については、
写真参照のレバーを少し倒すことで簡単に着脱可能な作りになっています。
SSDはブラケット底部からM3x6mm皿ビスで固定することもできます。

SATA-IDE変換アダプタ基板は、樹脂のしなりを利用した
単純な板バネ構造で押さえています。
少々SATAコネクターが抜けても元に戻るように働きます。

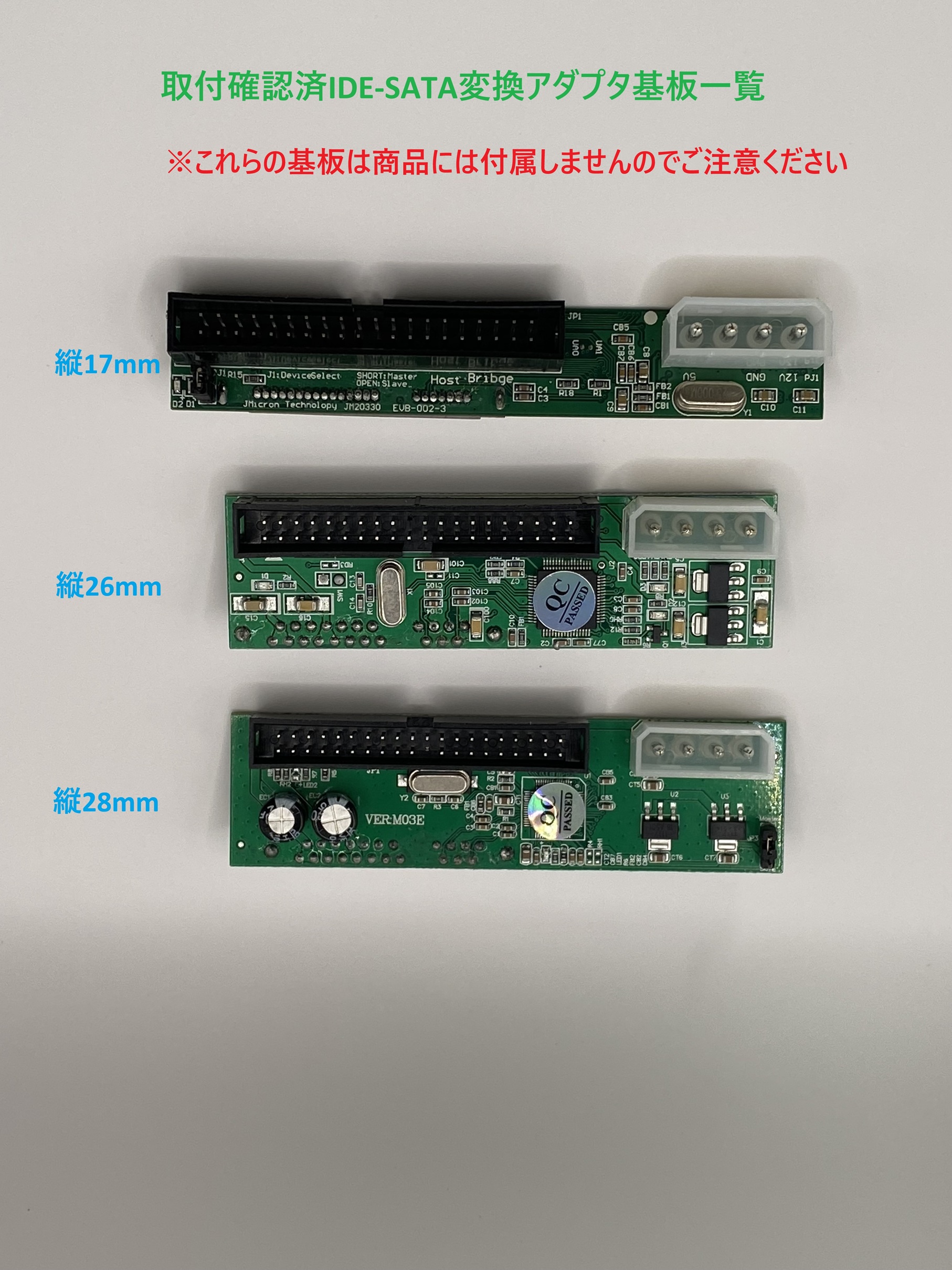

SATA-IDE変換基板は3種類の取り付けに問題ないことを確認しました。
※基板タイプ以外は取り付けできません。
また、このブラケットによって基板の高さが3.5～4.0mmほど高くなります。

本商品の取り付けにより他の機器の故障・損傷があっても、
当方は責任をとれませんので、取り扱いにはご注意ください。
