これまでDMM.make 3Dプリントでは、Formlabs社のForm 4を活用した柔軟性パーツ向けにFlexible 80A V1.1を用いて「硬質ゴムライク｜LFD｜Form 4」をご提供してまいりました。
この度、メーカーより原材料廃盤のお知らせを受けて、大幅に物性が強化された後継素材「Flexible 80A Resin V2」を採用し、「高反発ゴムライク｜LFD｜Form 4」として新たにラインナップへ追加いたしました。
現行の半透明レジン（V1.1）も当面の間は並行して提供いたしますので、用途や設計要件に応じて選択していただけます。（26/8/10現在）※最新の取り扱い状況は弊社素材一覧ページをご確認ください。
今回、弊社が 高反発ゴムライク として採用した素材は、「Flexible 80A Resin V2」 となっており、一見すると硬質ゴムライクで採用していた「Flexible 80A Resin V1.1」からバージョン表記が少し上がっただけにも見えてしまいますが、実態は大きく物性が異なっており、別の素材と言って差し支えありません。
単なるマイナーチェンジにとどまらない、新世代ゴムライクレジンの真価と、実際の設計・試作現場にもたらすインパクトを公表データから紐解いていきます。
スペック数値のから読み解く「物性の違い」
※以下はメーカー公表のTDS（テクニカルデータシート）数値を基にした、編集部でのデータ分析・見解となります。
| 特性項目 | 硬質ゴムライク (Flexible 80A V1.1) | 高反発ゴムライク (Flexible 80A V2) | V2素材の特徴 |
| カラー | 半透明 | ブラック | 意匠性の向上・エッジ再現性の強化 |
| ショア硬度 | 80A | 83A | わずかに剛性感・保持力が向上 |
| 破断伸び | 120% | 210%（約1.8倍） | 強引な組み込みでも破断しにくい |
| 引裂強さ | 24 kN/m | 28 kN/m | ノッチ（切れ込み）からの裂けにわずかに強い |
| ベイショア復元力 | 28% | 58%（反発力飛躍） | 潰しても一瞬で元に戻る高レスポンス |
| ガラス転移温度 (Tg) | 27 ℃ | -49 ℃ | 低温・室温環境下でのしなやかさ維持 |
| 最大引張強さ | 8.9 MPa | 10.0 MPa | 引っ張ってちぎれるまでの強度の向上 |
【項目別】Flexible 80A V1.1（旧）と V2（新）の物性比較と解説

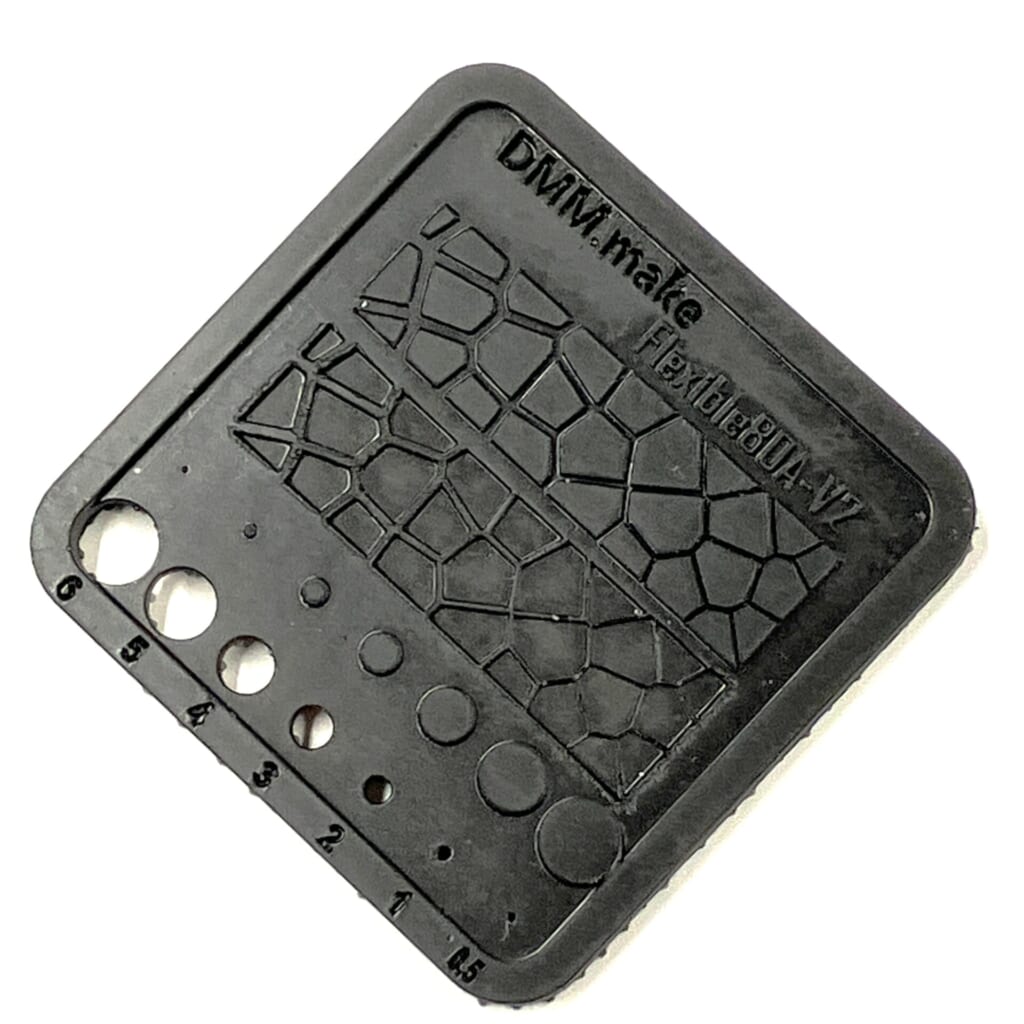

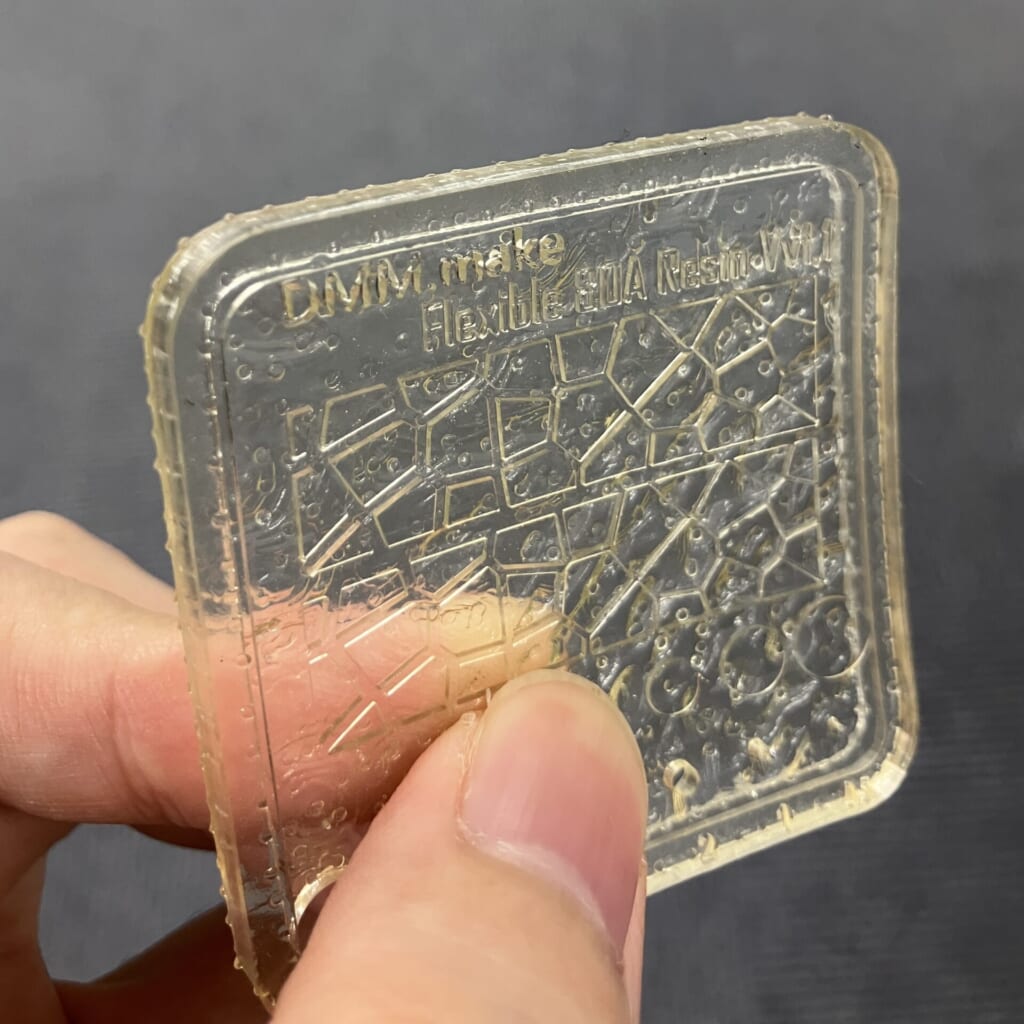

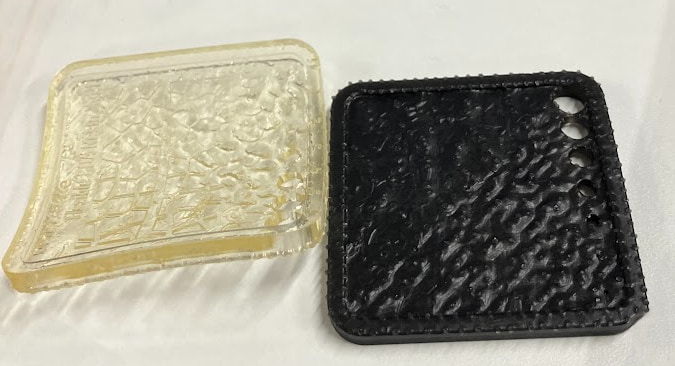

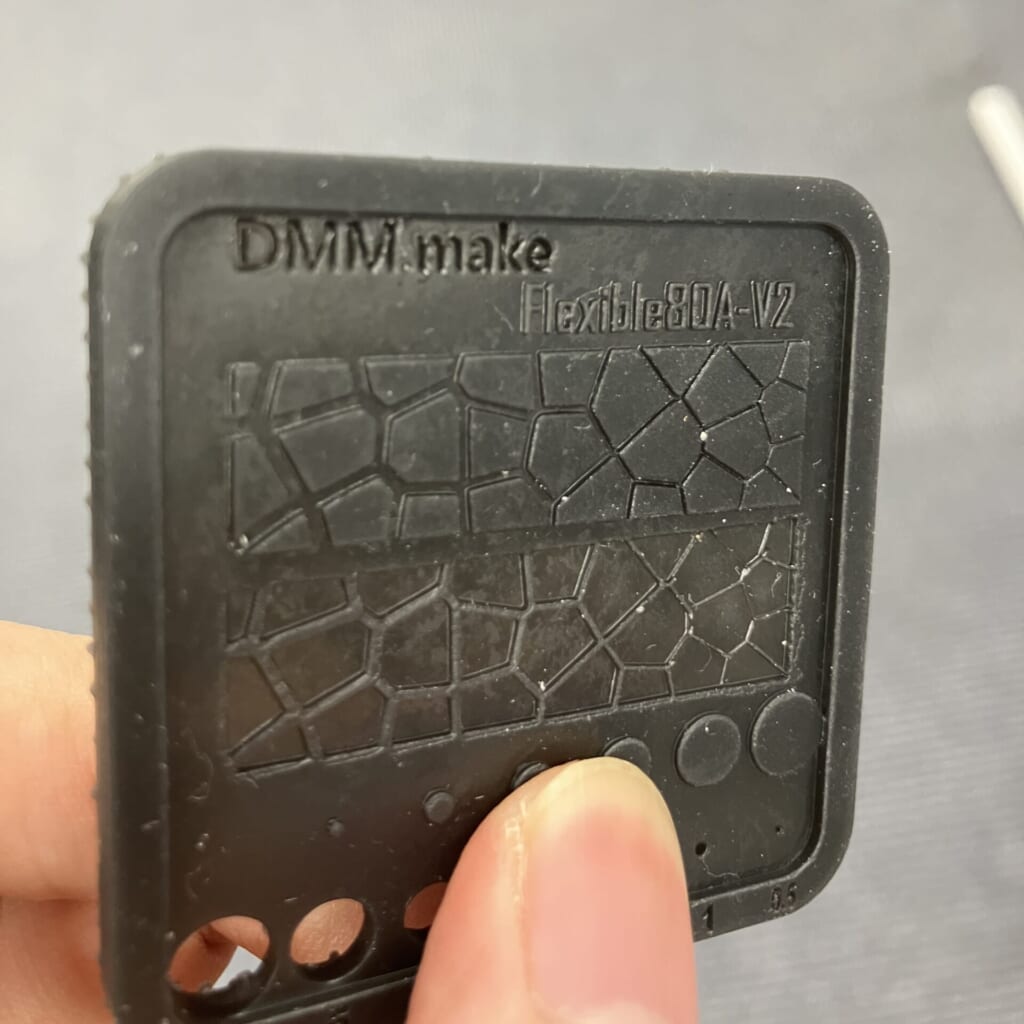

1. カラー（外観）
- 違い：半透明 ➔ ブラック
- 詳細：半透明からブラックに変更されました。色が変わっただけでなく、不透明色になったことによりプリント時のUV光の余計な拡散が抑えられ、エッジや文字など、細部の造形精度がシャープになりやすくなっています。そのため、完成品・実用品としての外観クオリティも向上します。
2. ベイショア復元力（反発性）
- 違い：28% ➔ 58%（約2倍に向上）
- 詳細：V2最大の進化ポイントの一つであり、高反発ゴムライクという名称の由来です。押し潰したり変形させたりした後に「一瞬で元の形状に戻る力」が大幅に強化されました。V1.1が「衝撃をゆっくり吸収する・やや遅れて戻る」ような挙動だったのに対し、V2は「バネやゴムのように素早く弾き返す」非常にレスポンスの良い弾力性を発揮します。
3. 破断伸び（耐久性・伸縮性）
- 違い：120% ➔ 210%（約1.8倍に向上）
- 詳細：千切れるまでにどれだけ伸ばせるかを示す数値です。1.8倍以上に向上したことで、パーツを強く引っ張ったり、狭い溝へ強引にはめ込んだり（スナップフィットやオーバーモールドなど）する際の「無理な引っ張りによる破断」が著しく起こりにくくなりました。
4. 引裂強さ（ちぎれにくさ）
- 違い：24 kN/m ➔ 28 kN/m
- 詳細：切り欠き（ノッチ）や傷が入った部分から裂けていくことに対する抵抗力です。この値が高いほど繰り返しの屈曲運動や、ピン角・角部が存在する構造であっても、傷口から裂けて破壊されるトラブルを防止します。
5. ガラス転移温度：Tg（耐寒性・温度変化への強さ）
- 違い：27 ℃ ➔ -49 ℃
- 詳細：高分子材料はガラス転移温度（Tg）を下回ると分子の運動が止まり、固くなります（ガラス化）。
- V1.1（27 ℃）：Tg が常温付近にあるため、冬場や少し涼しい室内（20℃前後）では分子運動が固くなり、本来の柔軟性が損なわれやすい傾向がありました。
- V2（-49 ℃）：Tg が氷点下まで大幅に下がり、一般的な室内や冬場の屋外であっても常に「しなやかなゴム状態」を安定して維持できるようになります。
6. ショア硬度 & 最大引張強さ
- 違い：
- ショア硬度：80A ➔ 83A
- 最大引張強さ：8.9 MPa ➔ 10.0 MPa
- 詳細：基本となる硬さや引張強度も全体的に底上げされています。手で触った感覚としては同じショア80A台ではあるものの、V2の方が反発力が高いため、実際のショア硬度よりもやや硬めに感じます。
まとめ
両素材が並行して選択できる現在の期間において、どちらを選ぶべきかの判断基準をまとめました。
- 「硬質ゴムライク（V1.1 / 半透明）」を選ぶべきケース
- 流路確認、内部パーツの噛み合いチェックなど、透過性が必要な場合
- すでにV1.1での評価データが蓄積されており、条件を同一に保ちたい場合
- 「高反発ゴムライク（V2 / ブラック）」を選ぶべきケース
- 「千切れやすさ」や「組み立て時の破損」を心配する場合 ➔ 破断伸び210%のV2が安心
- 「形状の戻りの早さ」や「動的な動き」が必要な場合 ➔ 復元力58%のV2が圧倒的に有利
- 最終製品と同等の見た目・質感を求める場合 ➔ 黒ウレタンやTPUパーツの代替、機能評価モデルとして
新素材の「高反発ゴムライク（Flexible 80A V2）」は、ブラックへのカラー変更により造形のエッジ感が向上しただけでなく、復元力（反発力）や破断伸び、引裂強さが大幅に強化されています。これにより、変形後の素早い形状復元や強引な組み込み時の破断防止、傷からの亀裂進展を効果的に防ぎます。さらに、ガラス転移温度が27℃から-49℃へと劇的に低下したことで、冬場や室内でも本来のしなやかなゴム状態を安定して維持します。全体的な引張強度や硬度も底上げされており、よりタフな機構部品や緩衝材の試作・実用品として高いパフォーマンスを発揮します。
ぜひこの機会に新しい素材のパフォーマンスをお試しください。
